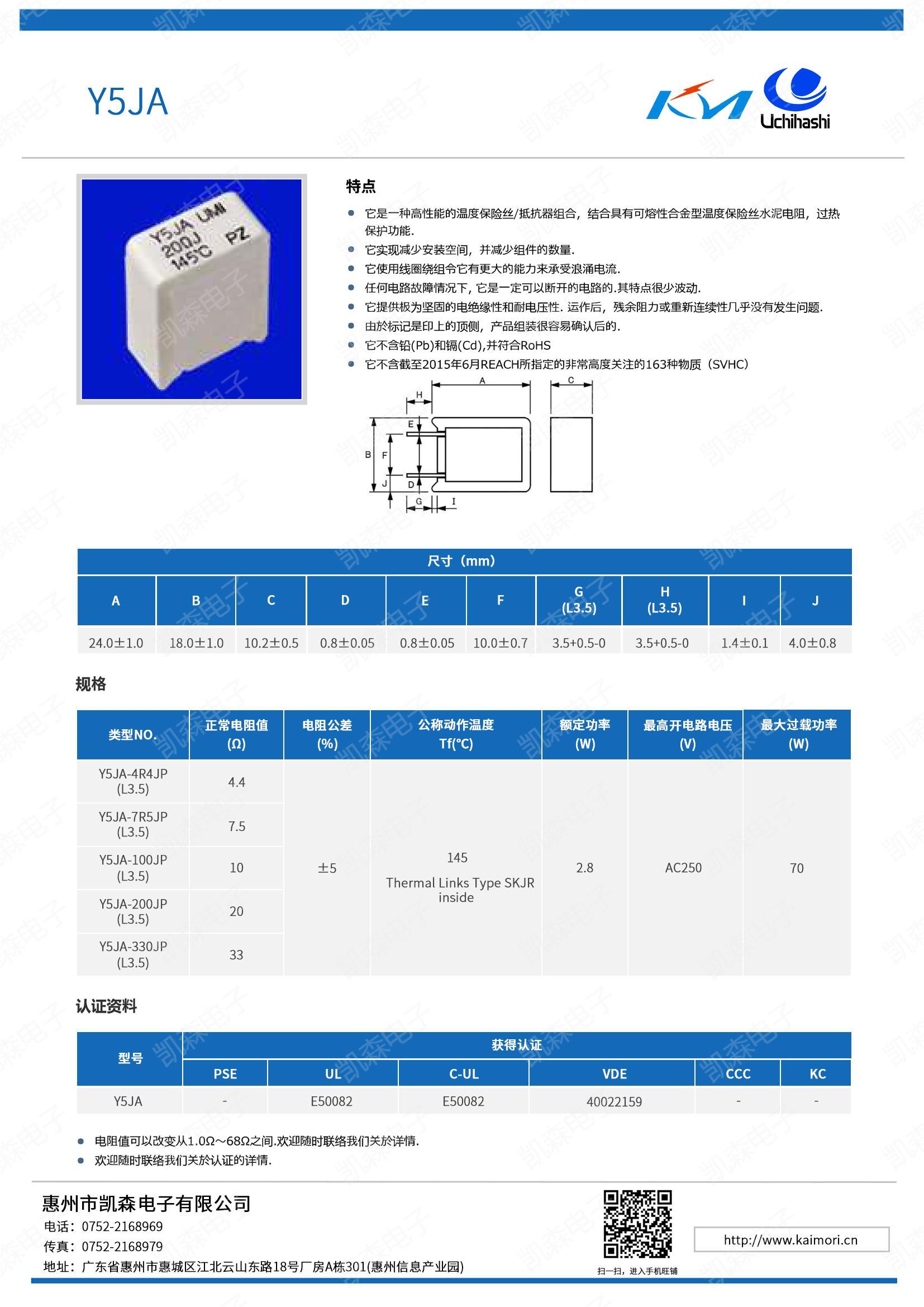

Y5JA系列

發布時間:2024-04-23 19:20:25
特點
■它是一種高性能的溫度保險絲/抵抗器組合,結合具有可熔性合金型溫度保險絲水泥電阻,過熱保護功能。
■它實現減少安裝空間，并減少組件的數量。
■它使用線圈繞組令它有更大的能力來承受浪涌電流.
■任何電路故障情況下,它是一定可以斷開的電路的.其特點很少波動.
■它提供極為堅固的電絕緣性和耐電壓性.運作后，殘余阻力或重新連續性幾乎沒有發生問題.
■由于標記是印在的頂側，產品組裝后很容易確認。
■它不含鉛(Pb)和鎘(Cd),并符合RoHS、REACH
尺寸
Unit:mm
A 24.0±1.0
B 18.0+1.0
C 10.2±0.5
D φ0.8±0.05
E φ0.8±0.05
F 5.0±1.0
G 3.5+0.5-0
H 3.5+0.5-0
I 1.5±0.5
J 2.9±0.5

結構圖
① 陶瓷殼
② 硅樹脂水泥
③ 電阻素子
④ 溫度保險絲
⑤ 導線



附溫度保險絲電阻器
系列名 型號 額定電阻值 電阻公差
（%)		 額定溫度
Tf（℃）		 額定電力
（W)		 最高開電路電壓
（V）		 最大過載功率
（W）		 規格
Y5JA系列 Y5JA-4R4JP L3.5 4.4 ±5 145℃ 2.8W AC250 70 下載
Y5JA-7R5JP L3.5 7.5
Y5JA-100JP L3.5 10
Y5JA-200JP L3.5 20
Y5JA-330JP L3.5 33
Y5JA-441JP L3.5 440

型號 獲得認證
PSE UL C-UL VDE CCC KC
Y5JA - E50082 E50082 40022159 - -
