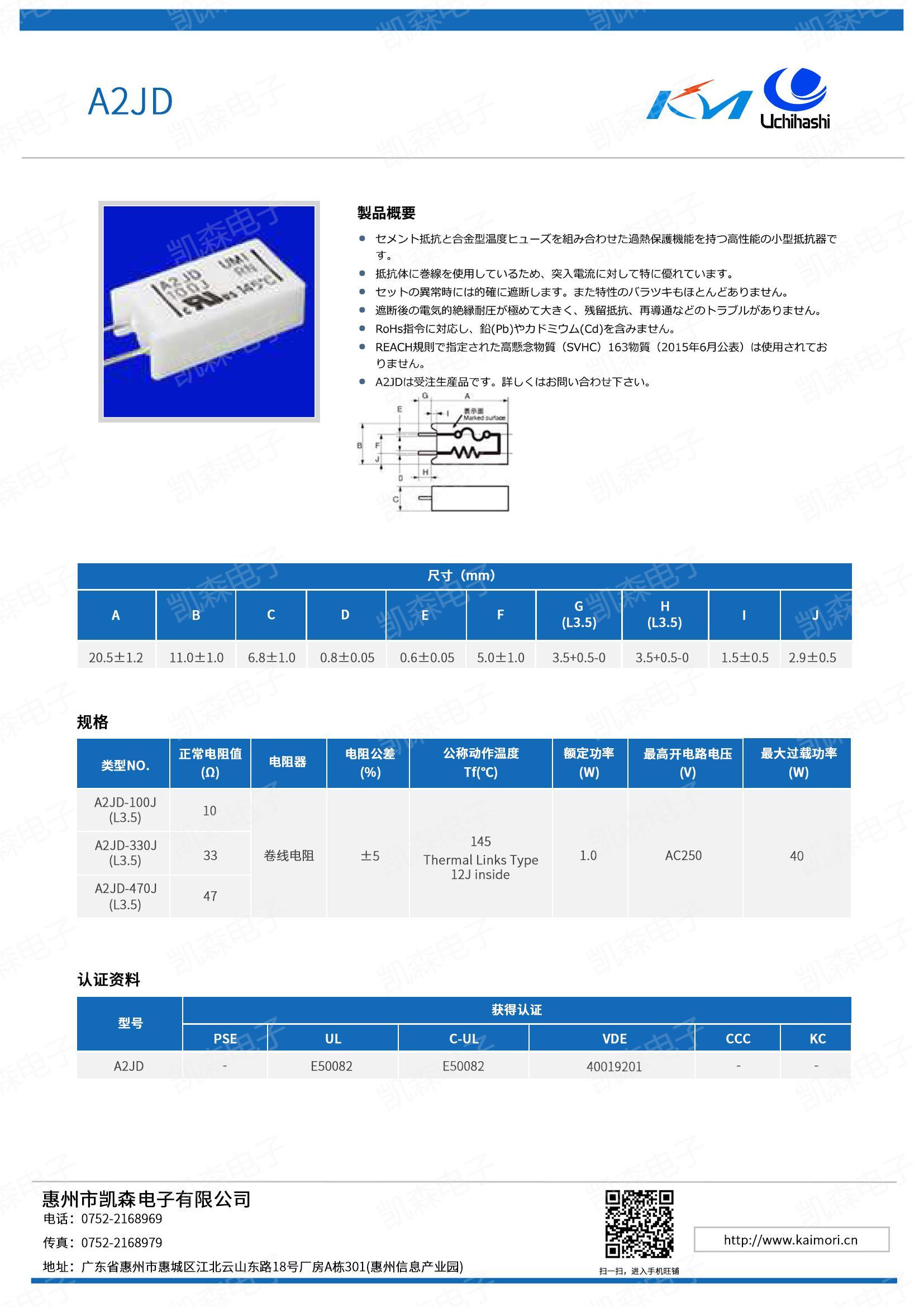

A2JD系列

發布時間:2024-04-23 19:20:25
特點
■它是一種高性能的溫度保險絲/抵抗器組合,具有過熱保護功能的高性能小型電阻器。
■它使用線圈繞組令它有更大的能力來承受浪涌電流.
■任何電路故障情況下,它是一定可以斷開的電路的.其特點很少波動.
■它提供極為堅固的電絕緣性和耐電壓性.運作后，殘余阻力或重新連續性幾乎沒有發生問題.
■它不含鉛(Pb)和鎘(Cd),并符合RoHS、REACH
尺寸
Unit:mm
A 20.5±1.2
B 11.0+1.0
C 6.8±1.0
D φ0.8±0.05
E φ0.6±0.05
F 5.0±1.0
G 3.5+0.5-0
H 3.5+0.5-0
I 1.5±0.5
J 2.9±0.5

結構圖
① 陶瓷殼
② 硅樹脂水泥
③ 電阻素子
④ 溫度保險絲
⑤ 導線

附溫度保險絲電阻器
系列名 型號 額定電阻值 電阻公差
（%)		 額定溫度
Tf（℃）		 額定電力
（W)		 最高開電路電壓
（V）		 最大過載功率
（W）		 規格
A2JD系列 A2JD-100J (L3.5) 10 ±5 145℃ 1W AC250 40 下載
A2JD-330J (L3.5) 33
A2JD-470J (L3.5) 47


型號 獲得認證
PSE UL C-UL VDE CCC KC
A2JD - E50082 E50082 40019201 - -
