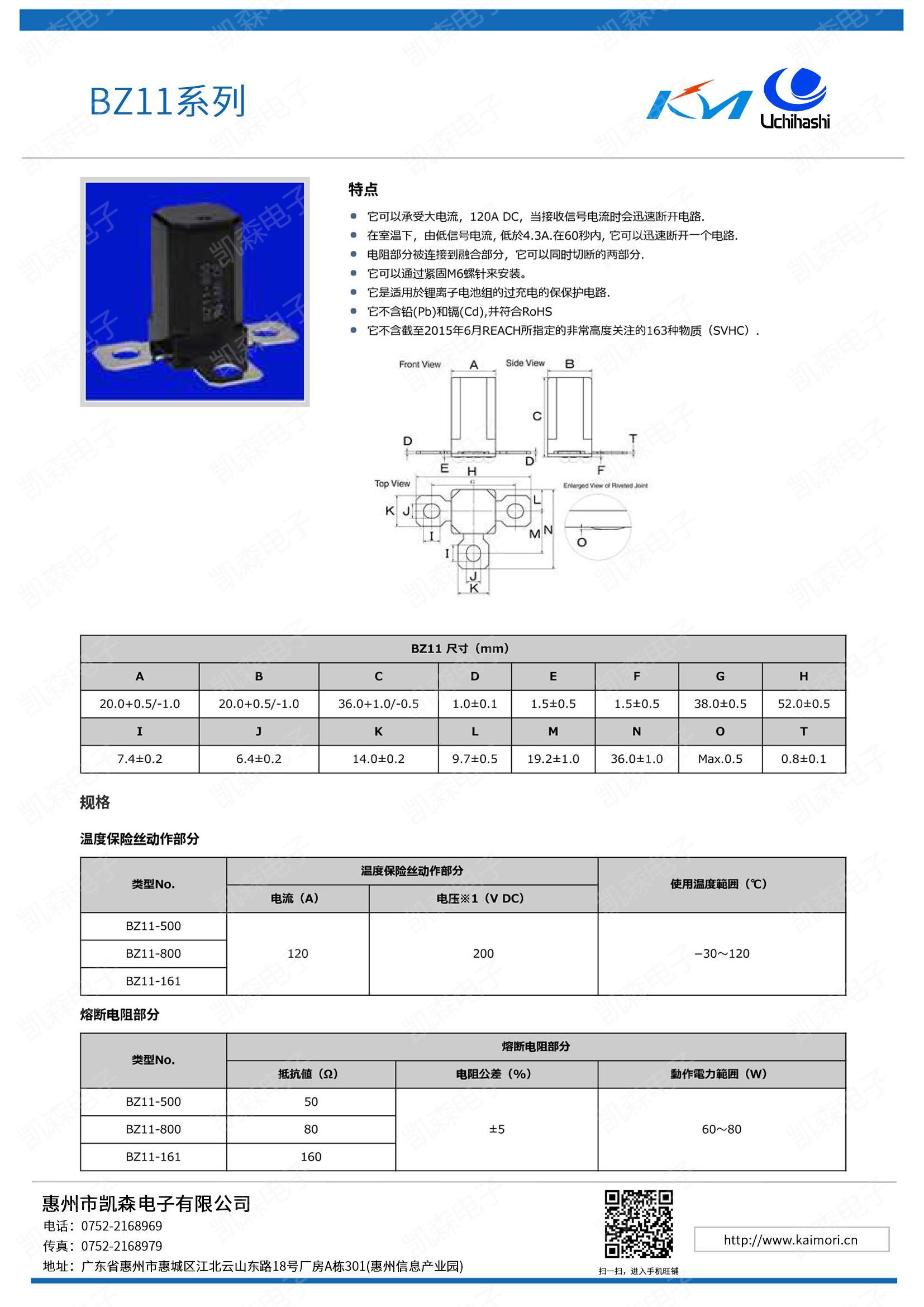

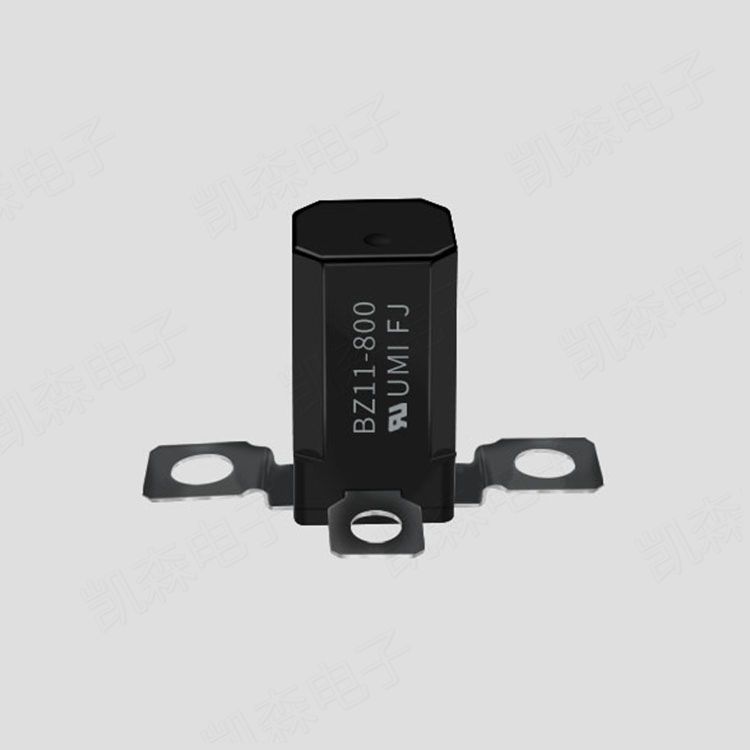

BZ11系列

發布時間:2023-04-10 19:22:41
特點
■它可以承受大電流，120A DC200V,當接收信號電流時會迅速斷開電路.
■在室溫下，由低信號電流,低於1.5A.在60秒內,它可以迅速斷開一個電路.
■電阻部分被連接到融合部分，它可以同時切斷的兩部分.
■它可以通過緊固M5螺針來安裝.
■它是適用於鋰離子電池組的過充電的保護電路.
■它不含鉛(Pb)和鎘(Cd),并符合RoHS、REACH

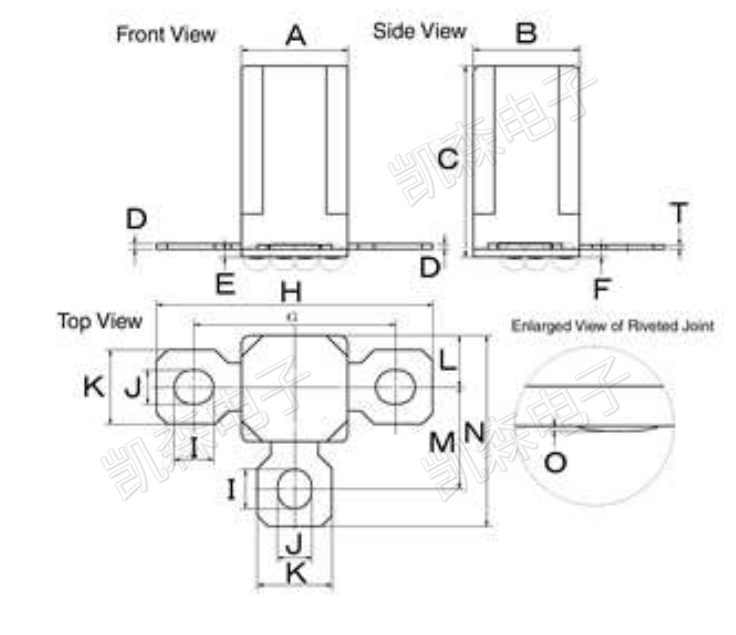

尺寸
   Unit:mm

A B C D E F G H
20.0+0.5/-1.0 20.0+0.5/-1.0 36.0+1.0/-0.5 1.0±0.1 1.5±0.5 1.5±0.5 38.0±0.5 52.0±0.5
I J K L M N O T
7.4±0.2 6.4±0.2 14.0±0.2 9.7±0.5 19.2±1.0 36.0±1.0 Max.0.5 0.8±0.1


三端保護器/熔斷電阻
系列名 型號 溫度保險絲動作部分 使用溫度范圍
（℃）		 熔斷電阻部分 熔斷電阻部分
（UL認證）		 規格
電流
（A）		 電壓
（V DC）		 正常的電阻值
（Ω）		 電阻公差
（%）		 動作電力范圍
（Ｗ）		 電壓
（V DC）		 額定功率
（W）
BZ11系列 BZ11-500 120 200 −30?120 50 ±5 60?80 120 2 下載
BZ11-800 80
BZ11-161 160


類型No. 獲得認證
PSE UL C-UL VDE CCC KC
BZ11 - E106175 - - - -


※FM5 is indentifying symbol of terminal specification.
※Please feel free to contact us in regard of M4 terminal.
※1 這是BZ11斷開一個電路在額定電流條件下的MAX電壓值. （請注意，可以從不同的電壓值施加到抵抗器部分.）
  Please use BZ11 in accordance with the derating curve, if voltage exceeds 80V.
※Please us BZ11 in accordance with the derating curve, if ambient temperature exceeds 80℃.
※電阻值可以改變從4.7Ω?160Ω之間（±5％）作為一種新的類型. UL 1412不包含規定的額定電流，所以上述是我們自己的規范.
